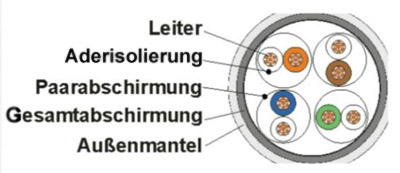

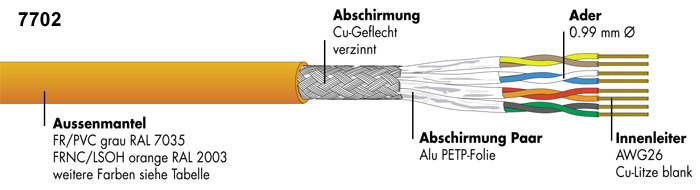

Kabel+ Cat-5e, Cat-6/6a, Cat-7-Kabel+ Dätwyler (5502 / 7702)  PDF Datenblatt Dätwyler 5502 PDF Datenblatt Dätwyler 7702+ LEONIE Kerpen (D1-20 / F6-90) PDF Datenblatt LEONIE Kerpen-D1-20 PDF Datenblatt LEONIE Kerpen-F6-90... sowie weitere Hersteller |
|

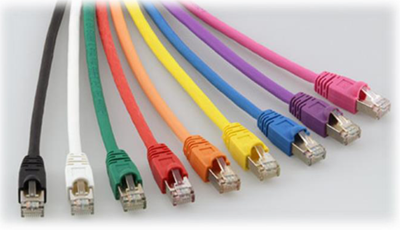

Was unterscheidet die Kabelkategorien?Lan-Kabel Cat-5 haben vier verdrillte Kupferdrahtpaare mit RJ45-Anschlüssen. Cat-5-Kabel haben eine Bandbreite von bis zu 100 MHz, unterstützen 10 oder 100 Mbps (auch MBit/s) Geschwindigkeit. Sie können für die Netzwerke von ATM, Ring, Ethernet 1000Base-T, 100Base-T und 10Base-T verwendet werden.Cat-6-Kabel sind in verschiedenen Ausführungen der Kategorie 6 oder 6a (Cat-6 / Cat-6a) erhältlich. Die Kabel bieten mit einer Betriebsfrequenz von 250 beziehungsweise 500 MHz im Vergleich zur Kabelkategorie 5 eine wesentlich höhere Bandbreite und eignen sich für Ethernet mit Übertragungsraten von bis zu 10 Gigabit pro Sekunde (10GBASE-T). Innerhalb der Kabelkategorie existiert eine Unterscheidung zwischen Cat-6 und Cat-6a. Während bei Cat-6-Kabeln die maximale Kabellänge bei 10GBASE-T in der Regel auf 55 Meter beschränkt ist, erreichen Cat-6a-Kabel aufgrund ihrer höheren Betriebsfrequenz und besseren Übertragungseigenschaften mit 100 Metern die volle Ethernet-Distanz. Cat-6a-Kabel lassen sich darüber hinaus nochmals unterscheiden. Es existieren Kabel, die europäischen oder amerikanischen Normen entsprechen. Die europäische Norm ist in ihren Anforderungen strenger. Gekennzeichnet sind die 6a-Kabel der europäischen Norm meist durch ein tiefgestelltes A (6A). Kabel der Kategorie 7 lassen sich nach Cat-7 und Cat-7a unterscheiden. Sie bieten maximale Betriebsfrequenzen von bis zu 1.000 MHz und sind für Ethernet-Netzwerke mit Übertragungsraten von 10 Gigabit pro Sekunde und teils darüber geeignet. Die Übertragungseigenschaften von Cat 7 sind im Vergleich zu niedrigeren Kategorien durch die S/FTP-Schirmung verbessert. Im Vergleich zum Cat-6-Kabel ist die maximale Betriebsfrequenz weiter erhöht. Die Kabel besitzen eine Schirmung der einzelnen Adernpaare und des Gesamtkabels (S/FTP). Innerhalb der Kategorie 7 lassen sich die Kabel nochmals nach Cat-7 und Cat-7a unterscheiden. Die Betriebsfrequenz der Cat-7a-Kabel ist noch höher. Nach DIN EN 50173 entsprechen die Kabel der Kategorie 7 der Klasse F und die Kabel der Kategorie 7a der Klasse FA. Cat-7-Kabel erreichen einen maximalen Betriebsfrequenzbereich von 600 MHz, Cat-7a-Kabel von 1.000 MHz. Die für den Kabeltyp neu spezifizierten Steckertypen konnten sich am Markt kaum durchsetzen, weshalb weiterhin oft gängige RJ45-Stecker (8P8C-Modularstecker) verwendet werden.
|
